Datos del producto:
Pago y Envío Términos:
|
| frecuencia: | 0~3 gigahertz | Impedancia: | 75 ohmios |
|---|---|---|---|
| S.W.R: | 1,3 máximo. | Cable: | Cable RG-179 |
| Conector: | Hembra de F; MCX varón | ||
| Resaltar: | montaje de cable del hirose,cable coaxial de RF |
||

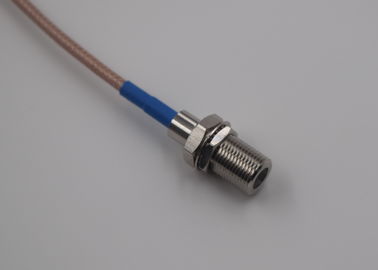

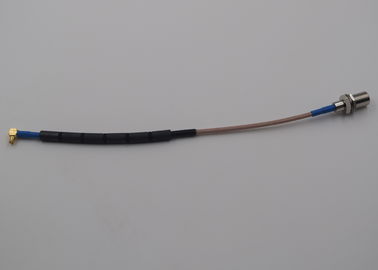

La hembra del OHMIO F de la asamblea de cable del RF 75 MCX al varón con RG-179 se dobla cable del escudo
Descripción de producto del detalle
Frecuencia: DC~3GHz
S.W.R: 1,3 máximo.
Impedancia: 75 ohmios
Cable: Cable de RG 179
Conector: Hembra de F, MCX varón
Uso:
1. industrias de la radio
2. Equipo de comunicación
3. Estaciones base
4. Telecomunicaciones
5. Prueba y medida
Especificación
|
A. Electrical Characteristics |
||
|
Frecuencia |
DC~3GHz |
|
|
Impedancia |
75 ohmios |
|
|
S.W.R |
1.3MAX @ 0~3GHz |
|
|
Pérdida de vuelta |
>=10dB |
|
|
Pérdida de inserción |
<> |
|
|
B. material y características mecánicas |
||
|
Tipo de cable |
Cable de RG 179 | |
|
Tipo del conector |
Hembra de F; MCX varón |
|
|
Prueba de tirón |
>= 3.0Kg |
|
|
C. Environmental |
||
|
Temperatura de la operación |
- ˚C 40 ~ + ˚C 65 |
|
|
Temperatura de almacenamiento |
- ˚C 40 ~ +80˚C |
|
Características y prueba de confiabilidad
|
Pruebe los artículos |
Condición y procedimiento de prueba |
Requisitos |
|
|
C1 |
S.W.R. |
Fije DUT en analizador de red; haga la calibración individual para probar |
Especificación directiva de DUT |
|
M1 |
Vibración |
MIL-STD-202G, 201A Amplitud: 0,03 pulgadas (0.76m m); Freq: 10 a 55 herzios 3 direcciones; 2 horas para cada dirección |
1. Ningún daño visual 2. Frecuencia Tol.<> |
|
M2 |
Al azar Descenso |
Altura: 1,5 metros; 3 direcciones; 1 vez para cada dirección |
1. Ningunas piezas separadas 2. Frecuencia Tol.<> |
|
M3 |
Solderability |
MIL-STD-202G, 210F, cond. A Hierro de la soldadura: 350±10°C; Duración: 5 segundos |
1. Montado en el PWB 2. Ningún daño visual |
|
M4 |
Terminal Prueba de tirón |
MIL-STD-202G, 211A, cond. A El sostenerse con la especificación individual; fuerza aplicada al eje del terminal |
1. Especificación directiva de DUT 2. Frecuencia Tol.<> |
|
M5 |
Dimensión |
Inspección de la dimensión, color, material, paquete, proceso superficial |
Especificación directiva de DUT |
|
E1 |
Espray de sal |
MIL-STD-202G, 101E, cond. B Temporeros: 35°C; Derecho: >= el 95%; Solución del NaCl: >= el 5%; Tiempo: 48 horas |
Después de 2 horas de recuperación 1. Ningún daño visual 2. Frecuencia Tol.<> |
|
E2 |
Humedad |
MIL-STD-202G, 103B, cond. B Temporeros: 40°C; Derecho: >= el 95%; Tiempo: 48 horas |
Después de 2 horas de recuperación 1. Ningún daño visual 2. Frecuencia Tol.<> |
|
E3 |
Choque termal |
1 ciclo: - 40°C (30 minutos) a + 80°C (30 minutos) Ciclos: 24 |
Después de 2 horas de recuperación 1. Ningún daño visual 2. Frecuencia Tol.<> |
|
E4 |
Vida (da alta temperatura.) |
MIL-STD-202G, 108A, cond. A Temporeros: 85°C; Tiempo: 96 horas |
Después de 2 horas de recuperación 1. Ningún daño visual 2. Frecuencia Tol.<> |
|
R1 |
RoHS |
Referente a 62321:2008 del IEC con el organigrama |
RoHS directivo 2002/95/EC |
|
R2 |
PFOS |
Referente a los E.E.U.U. EPA 3540C: 1996 por LC/MS |
RoHS directivo 2006/122/EC |
|
R3 |
PFOA |
Referente a los E.E.U.U. EPA 3540C: 1996 por LC/MS |
RoHS directivo/122/EC 2006 |
